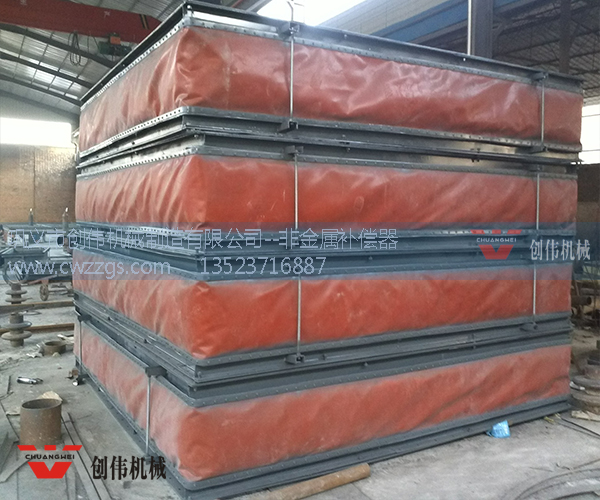

矩形非金属补偿器

矩形非金属补偿器性能参数

1、适用介质:空气、烟气及含尘气体;

2、使用压力（P）:-20~30kPa;

3、使用温度（t）:参照以上设定工作温度，≤450℃;

4、补偿量:Xo为轴向补偿量，负号表示为压缩变形，Yo为横向补偿量，具体补偿量按上表所规定;

5、材质

a、金属结构件材质通常推荐t≤400℃，采用Q235-A;400℃（t≤450℃时，选用材料10或Q345（16Mn）.采用其他材质应作为特殊设计

b、非金属圈带及格温层材料，根据不同的工作温度，常用玻璃纤维布、聚四氟乙烯薄膜、复合橡胶玻纤布、硅酸铝纤维棉等多种材料组成。不允许使用石棉制品材料制作非金属补偿器。

         6、连接方式:默认为内插焊，即管道插入补偿器接口内，插入量为20mm。也可以采用法兰连接，此时，产品长度及补偿量与内插焊接管形式相同
